Sıcak Su Kazanı PR Model

Sıcak su kazanı endüstriyel kullanım için

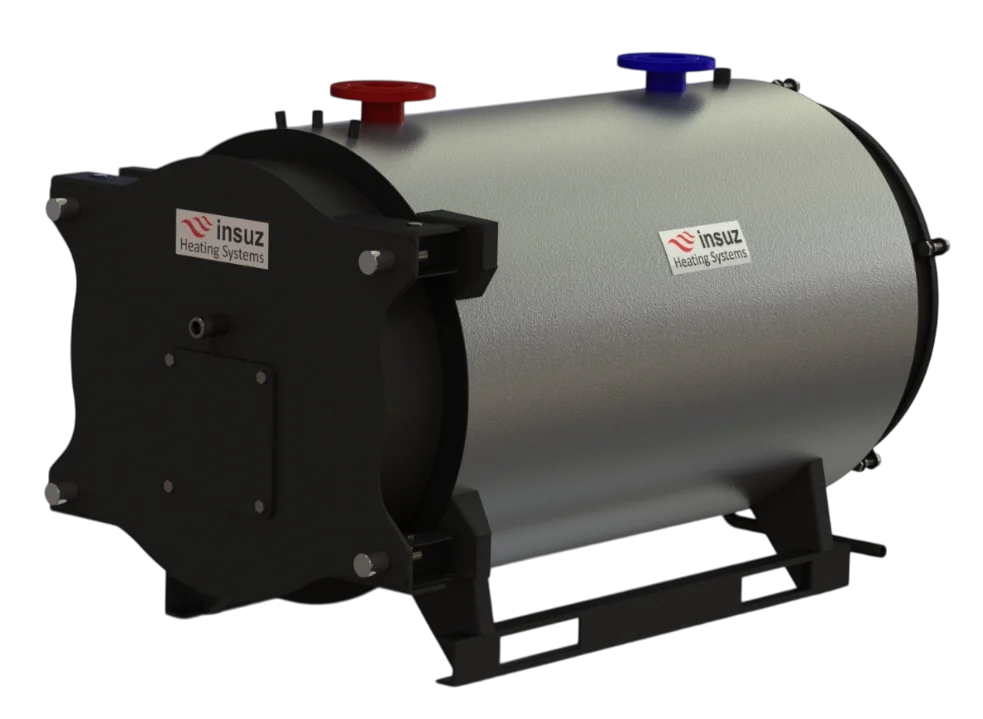

Yüksek Verimli 3 Geçişli Çelik Sıcak Su Kazanı

Sıcak su kazanı INSUZ PR;

tam sızdırmaz yanma odasına sahip, üç geçişli, çelik, alev duman borulu sıcak su kazanı dır.
Sanayi tesisleri ve yaşam alanları ısıtılması amacı ile yüksek teknolojiye sahip güvenilir modern dizayn ve mühendisliği ile uzun ömür ve yüksek verim sunar.

🔹 Kapasite aralığı : 370 kW – 847 kW
🔹 Maksimum çalışma basıncı: 6 bar (0,6 MPa)
🔹 Maksimum çalışma sıcaklığı: 110°C
🔹 Yakıt türleri: Doğal gaz, LPG, CNG, Motorin, Fuel oil
🔹 Kazan verimi : %91’e varan verimlilik

⭐ Özel sipariş veya proje ihtiyaçlarında 12 bara kadar sıcak su kazanı üretimi yapılabilmektedir.

TALEP FORMUNU DOLDURUNUZ!

Sıcak Su Kazanı Kesit ve Bağlantı Ölçüleri

Teknik çizimde, INSUZ PR serisi sıcak su kazanı iç yapısı detaylı bir şekilde gösterilmektedir.

Bu kesit görünümü, kazan bileşenlerinin konumunu ve yapısal özelliklerini teknik açıdan değerlendirmeye olanak tanır.

⚠️Brülör seçimi yaparken, yanma odasının boyutları ve teknik tablodaki diğer parametreler dikkate alınmalıdır. Ayrıca, kazan kapak kalınlığına bağlı olarak brülör yanma başlığı uzunluğunun doğru şekilde seçildiğinden emin olunuz.

Insuz PR Modeli Kesit Çizimi – Yüksek Verimli Sıcak Su Kazanı
Ürün Kodu Model A B C ØD E F G K N1-N2 N3 N4 N5 N6 L1 L2 ØL3
INPR350AK886SSA11.7Pr6 INSUZ PR 350 1038 1953 1139 250 574 1300 700 150 DN 80 1 1/2″ 1/2″ 3/4″ 1/2″ 1410 473 206
INPR400AK1018SSA13.3Pr6 INSUZ PR 400 1120 1953 1218 250 609 1300 750 150 DN 80 1 1/2″ 1/2″ 3/4″ 1/2″ 1410 520 206
INPR450AK1125SSA15Pr6 INSUZ PR 450 1163 2043 1259 250 629 1390 800 150 DN 80 1 1/2″ 1/2″ 3/4″ 1/2″ 1500 550 206
INPR500AK1210SSA16.7Pr6 INSUZ PR 500 1163 2193 1259 300 629 1540 800 150 DN 100 2″ 1/2″ 3/4″ 1/2″ 1650 550 206
INPR600AK1450SSA20Pr6 INSUZ PR 600 1198 2293 1311 350 654 1640 840 150 DN 100 2″ 1/2″ 3/4″ 1/2″ 1750 590 206
INPR700AK1590SSA23.3Pr6 INSUZ PR 700 1252 2353 1361 350 680 1700 840 150 DN 100 2 1/2″ 1/2″ 3/4″ 1/2″ 1800 620 206
INPR800AK1790SSA26.7Pr6 INSUZ PR 800 1287 2453 1401 350 700 1800 880 150 DN 100 2 1/2″ 1/2″ 3/4″ 1/2″ 1900 630 230

⚠️Model Kesit ve Bağlantı Ölçüleri tablosu yalnızca masaüstü cihazlarda görüntülenebilir. Mobil cihazlarda desteklenmemektedir.

Sıcak Su Kazanı INSUZ PR Teknik Tablosu

Insuz PR Model Exploded View – Hot Water Boiler Spare Parts

Teknik tabloda, INSUZ PR serisi sıcak su kazanı performans ve işletme parametreleri detaylı olarak sunulmaktadır.

Bu tablo, sıcak su kazanı , nominal kapasitesi, verimlilik oranları ve işletme basınç değerleri gibi teknik bilgileri içermektedir. Brülör ve tesisat projelendirmesinde, yanma odası karşı basıncı ve su tarafı basınç kayıpları gibi parametreler dikkate alınmalıdır. Ayrıca, maksimum çalışma basıncı ve su kapasitesi, sistem tasarımında önemli rol oynamaktadır.

Sıcak su kazanı performansınızı en iyi seviyeye çıkarmak için seçim yaparken  teknik verilere dikkat ediniz.

Daha fazla bilgi veya doğru ürün seçimi konusunda destek almak isterseniz, ekibimizle iletişime geçmekten çekinmeyin. Size en uygun çözümü sunmak için buradayız!

Ürün Kodu Kazan Modeli Nominal Isıl Güç Maksimum Isıl Güç Verimlilik Kazan Karşı Basınçı ∆P Su Tarafı Basınç Kaybı Maksimum Çalışma Basıncı Su Hacmi Kazan Ağırlığı (Boş)
kW kcal/saat kW kcal/saat % mbar mbar bar Litre Kg
INPR350AK886SSA11.7Pr6 INSUZ PR 350 370 318.500 407 350.000 91 3,1 8 6 550 886
INPR400AK1018SSA13.3Pr6 INSUZ PR 400 423 364.000 465 400.000 91 3,3 8 6 610 1018
INPR450AK1125SSA15Pr6 INSUZ PR 450 476 409.500 523 450.000 91 3,9 8 6 650 1125
INPR500AK1210SSA16.7Pr6 INSUZ PR 500 529 455.000 581 500.000 91 4,2 10 6 760 1210
INPR600AK1450SSA20Pr6 INSUZ PR 600 635 546.000 698 600.000 91 4,4 12 6 850 1450
INPR700AK1590SSA23.3Pr6 INSUZ PR 700 740 637.000 814 700.000 91 4,7 14 6 950 1590
INPR800AK1790SSA26.7Pr6 INSUZ PR 800 847 728.000 930 800.000 91 4,8 18 6 1100 1790

⚠️Model Teknik Detaylar tablosu yalnızca masaüstü cihazlarda görüntülenebilir. Mobil cihazlarda desteklenmemektedir.

brülör bağlantı detayları

Insuz PR & PRS Modelleri Brülör Bağlantı Şeması
Ürün Kodu Kazan Modeli K L1 L2 L3Ø
INPR350AK886SSA11.7Pr6 INSUZ PR 350 150 1410 473 206
INPR400AK1018SSA13.3Pr6 INSUZ PR 400 150 1410 520 206
INPR450AK1125SSA15Pr6 INSUZ PR 450 150 1500 550 206
INPR500AK1210SSA16.7Pr6 INSUZ PR 500 150 1650 550 206
INPR600AK1450SSA20Pr6 INSUZ PR 600 150 1750 590 206
INPR700AK1590SSA23.3Pr6 INSUZ PR 700 150 1800 620 206
INPR800AK1790SSA26.7Pr6 INSUZ PR 800 150 1900 630 230

⚠️Brülör Bağlantı tablosu yalnızca masaüstü cihazlarda görüntülenebilir. Mobil cihazlarda desteklenmemektedir.

1-Kazan, 2-Kazanın ön kapağı, 3- Brülör montaj flanşı plakası, 4- Brülör, 5- Brülör alev başlığı ile kapak izolasyonu arasındaki ısı yalıtımı, 6- Gözetleme camı hava üfleme bağlantısı, K- Ateşe dayanıklı kaplama kalınlığı, Lr- Brülör alev başlığı uzunluğu L3- Kapak deliği çapı Dr- Alev başlığı çapı

⚠️⚠️⚠️ Lr > K sağlanmalıdır. (Lr uzunluğu, K değerinden fazla olmalıdır.)

Brülörün doğru montajı için alev başlığı uzunluğunun (Lr), kapak izolasyon kalınlığından (K) büyük olması gerekmektedir. Aksi takdirde, brülör yanma odasına uygun şekilde konumlandırılamaz. Brülör siparişi öncesinde bu verileri brülör üreticisi ile paylaşarak uygun seçim yapıldığından emin olunuz.

Sıcak su Kazanı kontrol paneli

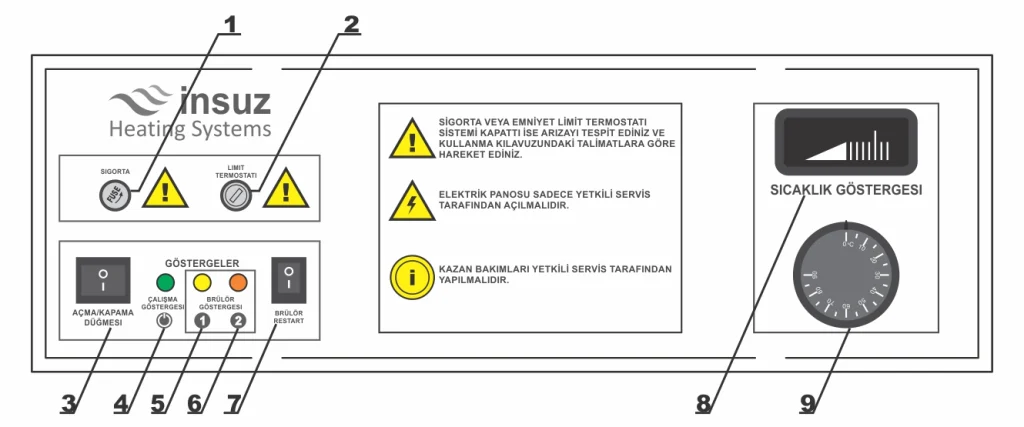

Insuz Kazan Kontrol Paneli – Endüstriyel Isıtma Sistemleri
  1. Sigorta
  2. Limit  termostatı (elle resetleme)
  3. Açma/kapama düğmesi
  4. Çalışma göstergesi
  5. Birinci kademe brülör göstergesi
  6. İkinci kademe brülör göstergesi
  7. Brülör restart
  8. Sıcaklık göstergesi
  9. Ayar termostatı

ınsuz pr model sıcak su kazanı kullanım alanları

Endüstriyel Tesisler

🔹 Gıda Endüstrisi: Gıda üretimi için sıcak su kazanı, pastörizasyon ve sterilizasyon süreçlerinde verimli ısı kaynağı sağlar. Sanayi tipi sıcak su sistemleri, süt, meyve suyu üretiminde kesintisiz sıcak su temin eder. Endüstriyel sıcak su kazanları, proses ısıtma uygulamalarında kullanılır.

🔹 Tekstil Endüstrisi: Tekstil üretimi için sıcak su kazanı, boyama, kurutma ve ütüleme işlemlerinde kullanılır. Tekstil fabrikaları için sıcak su kazanı, üretim hatlarında sıcak su ihtiyacını karşılar. Enerji verimli sıcak su kazanları, tekstil sanayiinde ekonomik sürdürülebilirlik sunar.

🔹 Kimya ve Petrokimya: Kimyasal üretim süreçlerinde sıcak su kazanı, solvent buharlaştırma ve reaksiyon prosesleri için hassas sıcaklık kontrolü sağlar. Petrokimya tesislerinde sıcak su sistemleri, kimyasal reaksiyonların stabil ve verimli şekilde gerçekleşmesini destekler. Endüstriyel sıcak su çözümleri, üretimde enerji verimliliği sağlayarak işletme maliyetlerini azaltır.

🔹 Kağıt ve Selüloz: Kağıt sanayiinde sıcak su kazanı, hamur hazırlama ve kağıt kurutma süreçlerinde sıcaklık dengesini sağlar. Selüloz üretimi için sıcak su sistemleri, üretim hatlarında kontrollü ısı sunar. Kağıt fabrikalarında yüksek verimli sıcak su kazanları, süreçleri hızlandırarak enerji tüketimini optimize eder.

Büyük Ticari ve Konut Uygulamaları

🏨 Otel ve Tatil Köyleri: Otel sıcak su kazanı sistemleri, misafirler için kesintisiz sıcak su temin eder. Tatil köylerinde sıcak su çözümleri, SPA, yüzme havuzları ve odalar için 24/7 sıcak su sağlar. Merkezi sıcak su kazanları, büyük ölçekli konaklama tesislerinde ekonomik ve verimli bir çözüm sunar.

🏥 Hastaneler: Hastane hijyenik sıcak su kazanı sistemleri, sterilizasyon, ameliyathane ve hasta odalarında kesintisiz sıcak su sağlar. Tıbbi cihazlar için sıcak su kazanı, hijyen standartlarını en üst seviyede tutarak güvenli kullanım sunar. Hastane merkezi sıcak su sistemleri, geniş binalarda enerji tasarruflu ve sürdürülebilir sıcak su çözümleri sağlar.

🏢 Alışveriş Merkezleri ve Büyük Binalar: AVM sıcak su kazanı sistemleri, mağazalar, restoranlar ve ortak kullanım alanlarında sürekli sıcak su temin eder. Büyük ölçekli binalar için sıcak su çözümleri, ticari alanlarda konforu artırırken enerji verimliliği sağlar. İş merkezleri için sıcak su kazanı, HVAC sistemlerine entegre edilerek merkezi ısıtma ile uyumlu çalışır.

🏫 Okullar ve Üniversiteler: Eğitim kurumları için sıcak su kazanı, derslikler, laboratuvarlar, yemekhaneler ve yurtlar için sürekli sıcak su sağlar. Okul sıcak su sistemleri, öğrencilerin ve personelin hijyenik kullanımına uygun, verimli çözümler sunar.

Isıtma Sistemleri ve Bölgesel Isıtma

🏠 Merkezi Isıtma Sistemleri: Apartman sıcak su kazanı, merkezi sistemlerle dairelere eşit sıcak su dağıtımı yaparak bireysel ısıtma maliyetlerini düşürür. Büyük konut projeleri için sıcak su çözümleri, sıcak su ihtiyacını merkezi bir sistem üzerinden karşılayarak bakım ve işletme maliyetlerini azaltır. Enerji tasarruflu sıcak su kazanları, merkezi sistemlerde düşük yakıt tüketimiyle verimli çalışır.

🌍 Bölgesel Isıtma (District Heating): Bölgesel sıcak su kazan sistemleri, şehirler, kampüsler ve sanayi bölgeleri için toplu sıcak su çözümleri sunar. Belediyeler için sıcak su kazanları, toplu konut projelerinde verimli ve sürdürülebilir bir seçenek oluşturur. Geniş ölçekli sıcak su sistemleri, toplu ısıtma uygulamalarında yüksek verimlilik sağlayarak karbon salınımını düşürür.

YOUTUBE KANALIMIZDAN FARKLI YAKIT TİPLERİNE GÖRE ÇÖZÜMLERİMİZİN VİDEOLARINA ULAŞABİLİRSİNİZ!

Tarım ve Seracılık

🌿 Seralar: Seralar için sıcak su kazanı, bitki yetiştiriciliğinde optimum sıcaklık dengesini sağlar. Ekonomik sera ısıtma çözümleri, düşük enerji tüketimiyle uzun vadeli tasarruf sunar. Seracılıkta sıcak su kullanımı, toprak ısıtma ve hava sirkülasyonu ile bitkilerin sağlıklı büyümesine katkı sağlar. Endüstriyel sera sıcak su kazanları, büyük ölçekli üretim alanlarında güvenilir bir ısıtma çözümü sunar.

🐄 Hayvancılık: Ahır ve kümes sıcak su kazanı, hayvan barınaklarında ideal sıcaklık seviyesini koruyarak üretimi artırır. Çiftlikler için sıcak su sistemleri, hijyen sağlarken aynı zamanda enerji maliyetlerini düşürür. Kuluçkahane sıcak su kazan çözümleri, civcivlerin gelişimi için ideal ortam koşullarını sunar. Endüstriyel hayvancılık sıcak su çözümleri, büyük ölçekli çiftliklerde kesintisiz sıcak su temin eder.
