EnglishGestra UNA45MAX - UNA46MAX Kondenstop
Şamandıralı Kondenstop

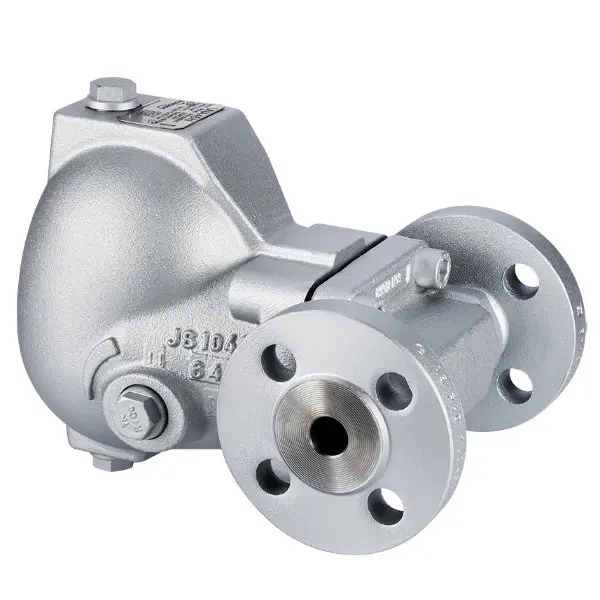

UNA 45 MAX, UNA 46 MAX, UNA 46A MAX
PN 40/Class 300
DN 40, 50, 65
UNA 45 MAX, UNA 46 MAX ve UNA 46A MAX modelleri, buhar proseslerinde kondensin etkin şekilde tahliyesi için tasarlanmış ekipmanlardır.
Küre şamandıra, sıvı seviyesine bağlı olarak orifisi (geçiş deliği) açar. Seviyedeki artış, orifisin orantılı olarak açılmasına neden olur.
Maksimum tahliye kapasitesi, tamamen açık orifisin (O) boyutuna bağlıdır.
Şamandıra sıvı seviyesiyle birlikte yükseldikçe, memenin bağlı olduğu iğne milini pilot valften ayırır. Böylece pilot valf üzerinden az miktarda akışkana izin verilir.
Bu akışkan kontrol ünitesindeki körüğü (bellow) sıkıştırır ve sonuç olarak tahliye orifisi tamamen açılır.
- SIMPLEX kontrol ünitesine sahip ekipmanlar, özellikle soğuk kondensler ve kızgın buhar (superheated steam) için uygundur.
- DUPLEX kontrol ünitesine sahip ekipmanlar, ayrıca tesisatın hava tahliyesi için de kullanılabilir. Bu kontrol ünitesi bir şamandıra ve sıcaklığa duyarlı bir hava tahliye tertibatından oluşur. Hava tahliyesi, membranlı regülatör tarafından kontrol edilir.
Bu tip kontrol ünitesi, özellikle doymuş buhar (saturated steam) sistemleri için uygundur.
DUPLEX kontrol ünitesindeki membran regülatör kapsülü, kızgın buhar koşullarında 5 K (°C) üzeri sıcaklıklara maruz bırakılmamalıdır.
İsteğe bağlı olarak sunulan şamandıra kaldırma kolu, şamandırayı manuel olarak kaldırmanıza olanak tanır.
Manuel hava tahliye vanası (el ile çalıştırılan havalık) opsiyonu, boru hattındaki havanın elle tahliyesine olanak sağlar.
Bu ekipman sadece belirtilen izin verilen basınç ve sıcaklık sınırları dahilinde ve ekipmana etki eden kimyasal ve korozyon etkileri göz önünde bulundurularak kullanılmalıdır.
