Gestra UNA38 - UNA39 Kondenstoplar

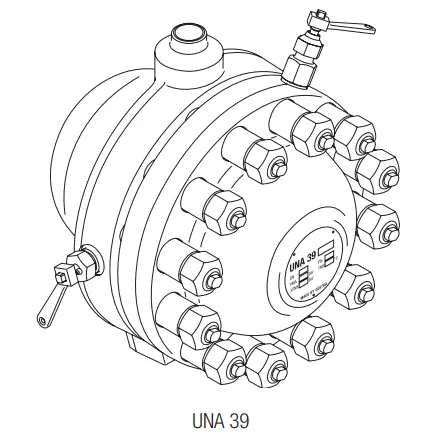

Gestra UNA 39 şamandıralı kondenstop teknik çizimi – Dış yapı ve bağlantı detayları

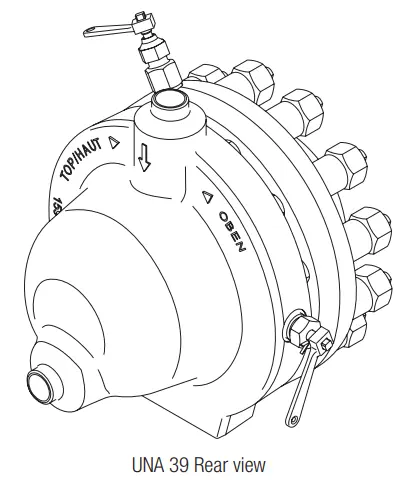

Gestra UNA 39 kondenstop teknik çizimi – Flanşlı bağlantı ve dış tasarım görünümü

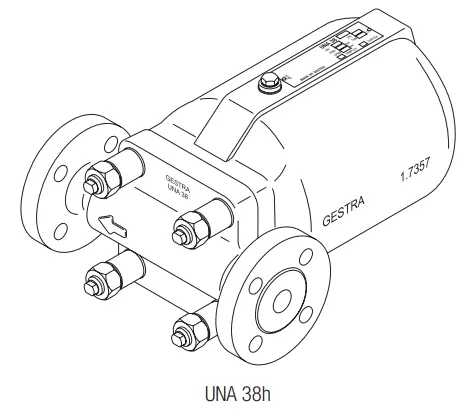

Gestra UNA 38 şamandıralı kondenstop teknik çizimi – Dış görünüm ve bağlantı yapısı

Şamandıralı Kondenstop

UNA 38, PN 100/CL 600, DN 15-50
UNA 39, PN 160/CL 900/CL 1500, DN 15-50

UNA 3.. serisi, yüksek basınçlı uygulamalar için tasarlanmış, küresel şamandıralı ve iğne vanalı kondenstoplardır.
Ters basınçtan etkilenmedikleri için tüm işletme koşullarında güvenle kullanılabilirler.

UNA 3.. kondenstopları, cıvatalı kapaklı bir gövde ve kontrol ünitesinden oluşur. Bu seride farklı uygulama ihtiyaçlarına göre çeşitli kontrol üniteleri mevcuttur:

  • SIMPLEX kontrol ünitesi, seviyeye duyarlı bir şamandıra kontrol sistemidir. Özellikle soğuk kondens ve kızgın buhar (superheated steam) için uygundur.
  • DUPLEX kontrol ünitesi (UNA 38), otomatik ve sıcaklığa duyarlı bir hava tahliye sistemi (deaerasyon tertibatı) bulunan şamandıra kontrol sistemidir. Bu tahliye sistemi bimetalik havalık üzerinden çalışır.
    DUPLEX kontrol ünitesi, hem doymuş buhar (saturated steam) hem de kızgın buhar (superheated steam) için uygundur.
  • 80 MAX orifisli kontrol ünitesi (UNA 38), yüksek debiler ve yüksek basınçlar için özel olarak tasarlanmıştır. Bu kontrol ünitesi hem SIMPLEX hem de DUPLEX versiyonlarında mevcuttur.
  • 140 MAX orifisli kontrol ünitesi (UNA 39) ise yalnızca SIMPLEX kontrol ünitesi olarak sunulmakta olup, yüksek debi ve yüksek basınç uygulamaları için uygundur.



Gestra UNA38 - UNA39 Kondenstop kullanım alanları

Gestra UNA38 – UNA39 Kondenstoplar: Kompakt ve Güvenilir Şamandıralı Kondenstop Çözümleri

Gestra UNA38 ve UNA39 kondenstop modelleri, orta kapasitede kondens tahliyesi gereken buhar sistemleri için geliştirilmiş, şamandıralı ve mekanik çalışan kondenstoplardır. Kompakt tasarımları sayesinde dar alanlara kolayca entegre edilebilirken, yüksek performansları ile enerji verimliliğini artırır ve sistem güvenliğini sağlar.

Gestra UNA38 – UNA39 Kondenstop Özellikleri:

  • Şamandıralı Mekanik Sistem: Kondens seviyesine göre otomatik çalışan şamandıra mekanizması, yalnızca kondensi tahliye eder; buhar kaybını önler.
  • Kompakt ve Sağlam Tasarım: Dar alanlarda kolayca monte edilebilir, paslanmaz iç aksam ve yüksek kaliteli gövde yapısı uzun ömürlü kullanım sağlar.
  • Termostatik Hava Tahliyesi: Entegre hava tahliye vanası sayesinde sistemin ilk devreye alınışında hava birikimini önleyerek ısı transferini hızlandırır.
  • Düşük Gürültü ve Sarsıntısız Çalışma: Mekanik açma-kapama prensibi sayesinde sessiz ve dengeli bir şekilde çalışır.
  • Yatay ve Dikey Montaj Uygunluğu: Esnek montaj imkânı sunar; farklı tesisat düzenlerinde kolaylıkla kullanılabilir.
  • Düşük Bakım İhtiyacı: Gelişmiş iç yapı ve servis edilebilir tasarımı sayesinde uzun süreli bakım gerektirmez.

Neden Gestra UNA38 – UNA39 Kondenstop Kullanmalısınız?

Gestra UNA38 ve UNA39 kondenstoplar, özellikle kompakt çözümler arayan tesisler için ideal şamandıralı kondenstop modelleridir. Isı eşanjörleri, ısıtma sistemleri, buhar hatları ve proses ekipmanlarında güvenli, sessiz ve verimli kondens tahliyesi sağlar. Düşük buhar kaybı, yüksek dayanıklılık ve minimum bakım ihtiyacı ile işletmelerin enerji verimliliğini artırmasına katkıda bulunur.

Verimli kondens tahliyesi ve uzun ömürlü kullanım için Gestra UNA38 – UNA39 kondenstopları tercih edin.
