Gestra CB 14 Serisi Swing Tip Çekvalfler

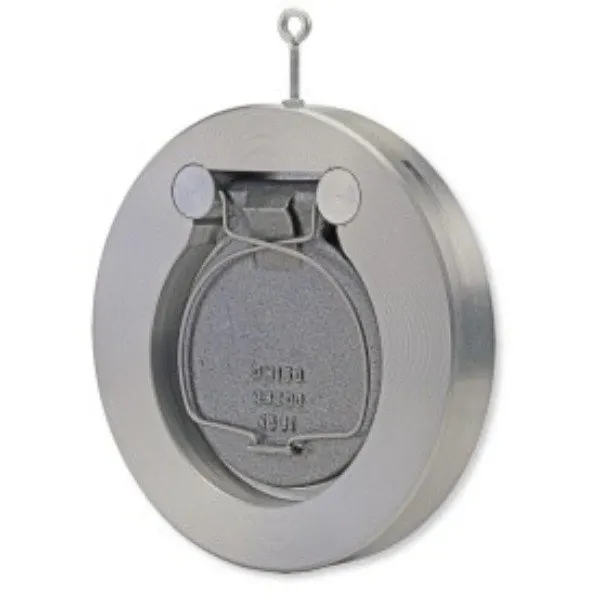

Gestra CB serisi swing tip çekvalf – flanşlı bağlantılı ağır hizmet tipi geri akış önleyici vana

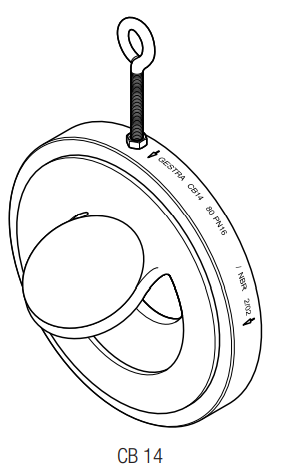

Gestra CB 14 swing tip çekvalf teknik çizimi – Flanşlı bağlantı ve döner klape yapısı

Klapeli Tip Çekvalfler

EN Range DN 50 up to 1000, PN 6 up to 160
ASME Range 2″ up to 40″, Class 150 up to 900

Açıklama

CB 14 tipi ekipman, wafer tipi salınımlı (klapeli) çek valf olup, EN 558-1, seri 95 standardına uygun kısa yapısal boyuta sahiptir.
Düşük ağırlığı sayesinde taşıma, depolama ve montaj işlemlerinde kolaylık sağlar.

Ekipman aşağıdaki standartlara uygun flanşlar arasına monte edilebilir:

  • EN 1092 PN 6 / PN 10 / PN 16
  • ASME B16.1 Class 125 FF ve ASME B16.5 Class 150 RF

Montaj, yatay ya da dikey boru hatlarına yapılabilir.
Dikey borularda montaj yapılacaksa, akış yönü mutlaka aşağıdan yukarıya doğru olmalıdır.
