GESTRA Klapeli Tip BB 1 -BB 2 Serisi Çekvalfler

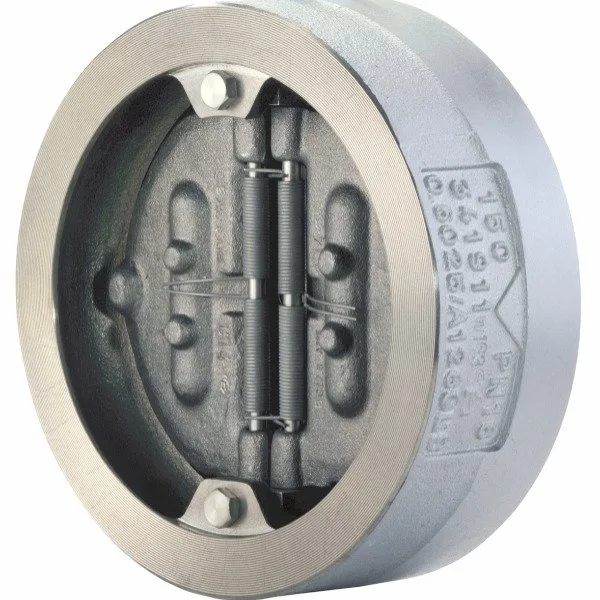

Gestra BB Serisi klapeli tip çekvalf – endüstriyel sıvı ve buhar hatları için güvenilir akış kontrolü

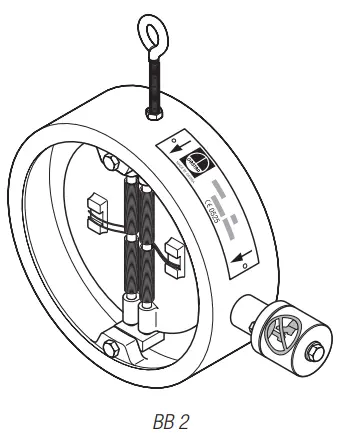

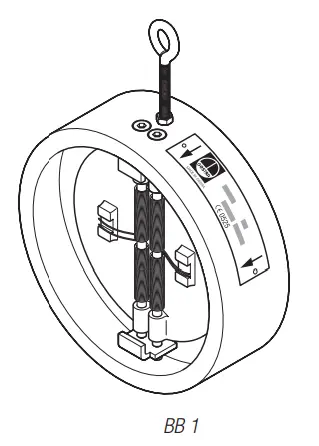

Gestra BB Serisi klapeli tip çekvalf teknik çizimi – Boyutlar ve bağlantı detayları
Gestra BB Serisi klapeli tip çekvalf teknik çizimi – Flanşlı bağlantı ölçüleri ve nominal çaplar

GESTRA Klapeli Tip Çekvalfler

EN Range DN 50 up to 1000, PN 6 up to 160
ASME Range 2″ up to 40″, Class 150 up to 900

Açıklama
GESTRA Çift klapeli çek valfler, yatay ve dikey borularda geri akışı engeller. Flanşlar arasına montaj için tasarlanmış wafer tipi valflerdir.
Yukarıya doğru akışa sahip yatay ve dikey borularda montaj için valfler yaylarla donatılabilir. Aşağıya doğru akışa sahip yatay ve dikey borularda montaj için valflerin özel yaylarla donatılması gereklidir.
Çift klapeli çek valfler, sıvılar, gazlar ve buharlar için kullanılabilir, ancak PED (Basınçlı Ekipmanlar Direktifi) spesifikasyonlarına dikkat edilmelidir.



GESTRA Tasarımı

GESTRA Çift klapeli çek valfler, metal-metal conta (oturak) sistemine sahip olarak temin edilebilir. Ayrıca, yumuşak contalı modeller de mevcuttur; ancak bu tipler için özel sıcaklık sınırlarına dikkat edilmesi gerekmektedir.
BB.. G modeli, standart olarak EPDM (Etilen Propilen Dien Monomer) malzemesinden yapılmış yumuşak conta kullanmaktadır.

Koçdarbesi (waterhammer) etkilerine duyarlı sistemler için sönümleyiciler mevcuttur.

İç kısmı plastik kaplamalı gövde, içme suyu uygulamaları için uygundur.
İç kısmı lastik kaplamalı gövde, deniz suyu uygulamaları için uygundur.

Gestra BB çekvalf Tipleri

Ekipman Tipleri
Ekipman adı, gövde malzemesini belirtir:

  • BB.. A: Paslanmaz çelik gövde
  • BB.. C: Çelik gövde
  • BB.. G: Gri dökme demir gövde
  • BB.. GS: Gri dökme demir, lastik kaplamalı gövde (ayrı veri sayfasına bakınız)
  • BB.. GK: Gri dökme demir, plastik kaplamalı gövde (ayrı veri sayfasına bakınız)

Gestra üretim standartları

Flanşlar arasında montaj için wafer tipi valfler:

  • EN 1092-1: PN 6/10/16/25/40/63/100/160
  • ASME B16.1/B16.5/B16.47: Sınıf 125/150/300/600/900

GESTRA Klapeli Tip BB 1 - BB 2 Serisi Çekvalfler kullanım alanları

GESTRA Klapeli Tip BB 1 - BB 2 Serisi Çekvalfler

GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler

GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler, endüstriyel sıvı ve gaz hatlarında geri akışı önlemek için tasarlanmış güvenilir çözümler sunar. GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler, kompakt tasarımı ve yüksek performansı ile dikkat çeker. Paslanmaz çelik gövdesi sayesinde GESTRA Klapeli Tip BB1 – BB2 Serisi Çekvalfler, korozyona karşı üstün dayanıklılık gösterir ve uzun ömürlü kullanım sağlar.

GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler, düşük basınç kaybı ve sessiz çalışma avantajı ile öne çıkar. Buhar, su, yağ ve diğer akışkan sistemlerinde yaygın olarak kullanılan GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler, kolay montaj ve bakım kolaylığı sunar. Farklı basınç sınıflarına uygun olarak üretilen GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler, enerji verimliliğini artırır.

GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler ile proseslerinizde güvenliği artırabilir ve sistem verimliliğini üst seviyeye taşıyabilirsiniz. Teknik özellikler ve sipariş detayları için bizimle iletişime geçebilir,

GESTRA Klapeli Tip BB 1 – BB 2 Serisi Çekvalfler hakkında kapsamlı bilgi alabilirsiniz.
